聚丙烯（PP）管的設計要求及試壓步驟

 聚丙烯（PP）管的設計要求及試壓步驟

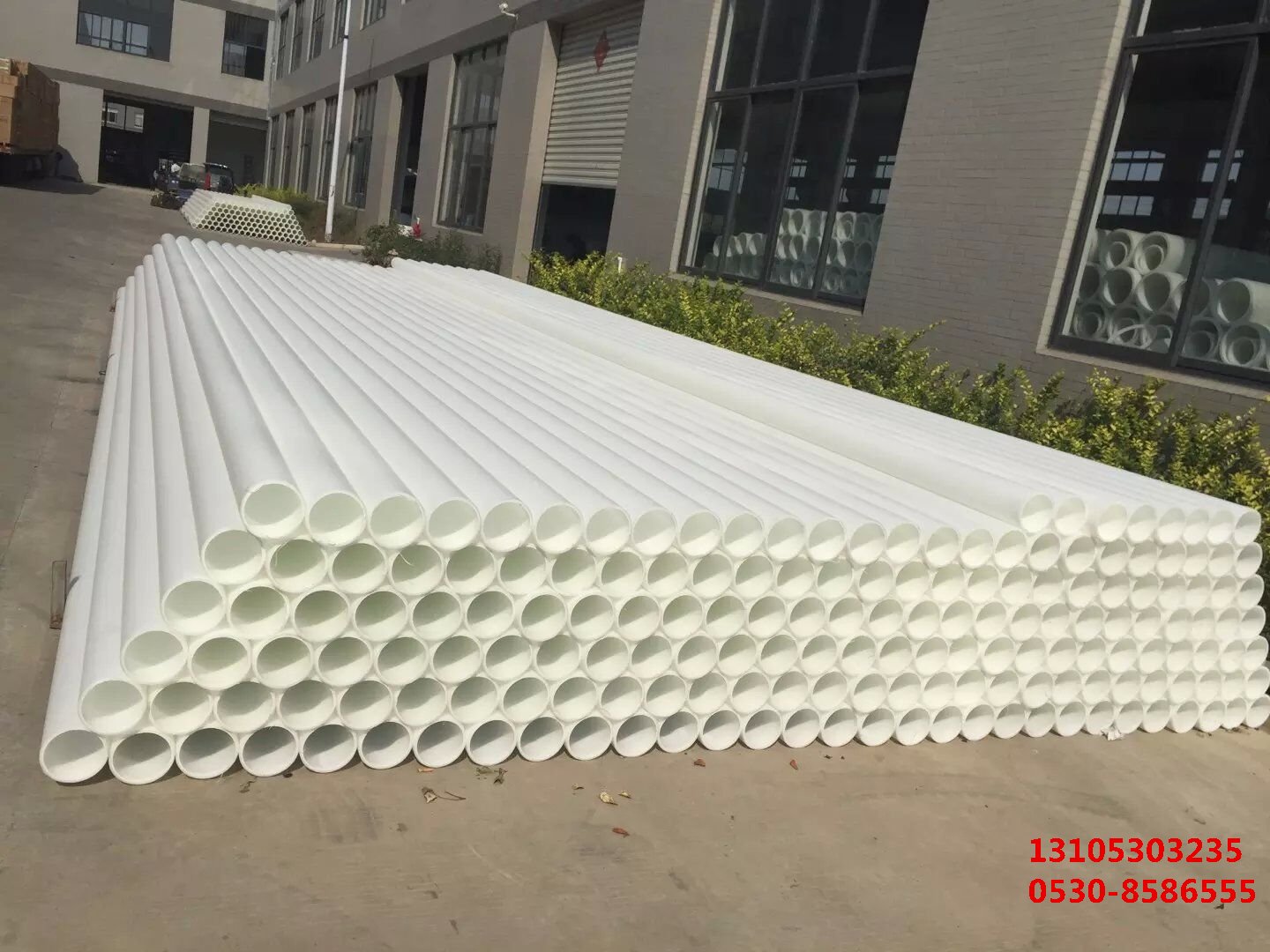

聚丙烯PP管因其耐腐蝕、耐高溫、輕便易安裝等***性，廣泛應用于化工、給排水、暖通等***域。其設計和試壓是確保管道系統安全性和可靠性的關鍵環節。以下從設計要求和試壓步驟兩方面詳細說明：







 一、聚丙烯（PP）管的設計要求

 1. 材料選擇

    材質等級：根據使用環境選擇合適的PP材料（如PPH、PPR、PPC）。例如，PPR常用于冷熱水系統，PPH適用于化工腐蝕性介質。

    壓力等級：按系統工作壓力選擇管材的公稱壓力（PN），如PN10、PN16等，需預留安全余量。



 2. 力學性能與壁厚設計

    承壓能力：根據流體壓力計算管徑和壁厚，參考標準GB/T 18742或ISO 15874。

    溫度適應性：考慮介質溫度對強度的影響，高溫環境下需采用增強型PP管（如玻纖復合PP）。



 3. 連接方式

    熱熔連接：***常用的方式，需保證熱熔溫度（通常260±5℃）和時間，避免過熔或未熔。

    法蘭/螺紋連接：用于與金屬設備或閥門銜接，需加裝密封墊片。

    電熔連接：適用于***口徑或復雜工況，需專用電熔套筒。



 4. 支撐與固定

    支架間距：水平管道支架間距不超過DN50為1.0m，DN≥50時為1.5m；垂直管道不超過3m。

    防伸縮措施：長距離管線需設置膨脹節或U型彎，補償熱脹冷縮。



 5. 布局規范

    坡度設計：排水管線需保持≥1%的坡度，避免積液。

    避讓原則：與電纜、其他管道交叉時，保持***小凈距（平行≥10cm，交叉≥5cm）。



 6. 兼容性與防護

    化學兼容性：確認介質與PP材料無反應（如避免強氧化劑、濃硫酸等）。

    紫外線防護：戶外敷設時，選用抗UV配方或加裝保護層。





 二、聚丙烯（PP）管的試壓步驟

 1. 試壓前準備

    外觀檢查：確認管道無劃痕、變形，焊接處無氣孔。

    錨固檢查：所有支架、吊架應牢固，臨時支撐已拆除。

    隔離設備：關閉末端閥門，隔離儀表、軟連接等不參與試壓的部件。



 2. 注水與排氣

    緩慢注水：從低點注入清水，同步打開高點閥門排出空氣，直至水流穩定無氣泡。

    靜置浸潤：保持管內滿水狀態靜置24小時，使材料應力充分釋放。



 3. 升壓階段

    分段升壓：分34次逐步升壓至試驗壓力（一般為工作壓力的1.5倍，且≥0.6MPa）。

    穩壓觀察：每次升壓后穩壓30分鐘，檢查接口、焊縫是否滲漏。



 4. 保壓與驗收

    ***終保壓：達到試驗壓力后，持續穩壓2小時，壓降≤0.05MPa為合格。

    泄漏處理：發現滲漏時泄壓修復，重新試壓。



 5. 沖洗與記錄

    系統沖洗：試壓合格后，用潔凈水沖洗管道，流速≥1.5m/s，直至出水清澈。

    文件簽署：填寫試壓報告，注明壓力值、時間、參與人員。







 三、注意事項

 禁止帶壓操作：試壓過程中嚴禁敲擊、踩踏管道。

 溫度修正：環境溫度＜5℃時應采取防凍措施，＞35℃時需降低試壓壓力。

 ***殊介質試壓：若輸送氣體，需采用氣壓試驗（使用氮氣，壓力≤0.2MPa）。



通過嚴格遵循設計規范和試壓流程，可確保PP管道系統的長期穩定運行。實際應用中需結合工程具體需求，參照***家及行業標準執行。
